Filtra lapu slāņa koda demistifikācija: 3 slāņu, 5 slāņu un 7 slāņu stiepļu auduma matricas arhitektūras padziļināta inženiertehniskā analīze

Globālajā rūpnieciskās atdalīšanas vidē-, kas aptver liela mēroga-naftas ķīmijas sintēzi, progresīvu katalizatoru atgūšanu, augstas-tīrības pakāpes cukura rafinēšanu un pārtikas eļļas balināšanas-procesu inženieri un ražošanas vadītāji ir iesaistīti nepārtrauktā cīņā pret darbības dīkstāvi. Novērtējot spiediena lapu filtru veiktspēju, sākotnējais fokuss gandrīz vienmēr tiek pievērsts elementa ārējai virsmai. Iepirkumu komandas regulāri nosaka augstas kvalitātes sakausējumus, rūpīgi pārbauda nominālos mikronu rādītājus un apsver, vai 24 x 110 vai 30 x 150 vienkāršais holandiešu audums nodrošinās absolūti zemāko duļķainību galīgajā dzidrinātā filtrāta plūsmā.

Lai gan šīs ārējās filtrēšanas stieples auduma konstrukcija nenoliedzami ir ļoti svarīga mikro{0}}cietvielu uztveršanai, tā atspoguļo tikai tehnoloģijas redzamo apvalku. Filtra lapas ilgstošas ​​-strukturālās integritātes, iekšējā šķidruma novadīšanas ātruma un maksimālās izturības pret augstas-frekvences vibrācijas noguruma patiesais noslēpums ir pilnībā paslēpts zem šīs ārējās ādas. To pilnībā regulē iekšējās stiepļu auduma matricas daudzslāņu konfigurācija.

Rūpnieciskie nomaiņas ekrāni, ko izmanto, lai{0}}atkārtotu filtru loksnes, galvenokārt tiek izgatavoti trīs atšķirīgos arhitektūras formātos:3-slāņu, 5-slāņu un 7-slāņu kompozītmateriālu struktūras. Iegādājoties konfigurāciju, kas neatbilst jūsu rūpnīcas specifiskajiem sūkņa spiedieniem, vircas masas svariem vai izplūdes metodēm, var izraisīt katastrofālu stieples izstiepšanos, saspiestu iekšējos šķidruma ceļus vai priekšlaicīgu perimetra metināšanas bojājumu.

Šajā visaptverošajā tehniskajā baltajā grāmatā ir dziļi izpētīts katra iekšējā sieta slāņa strukturālais mērķis, kontrastē trīs standarta konstrukciju mehāniskās slodzes{0}}izturības spējas un sniegtas reālas atlases vadlīnijas, lai maksimāli palielinātu jūsu rūpnīcas caurlaidspēju un ekrāna ilgmūžību.

Lai saprastu, kāpēc rūpnieciskās filtrēšanas ekrānam ir nepieciešams daudzslāņu ietvars, standarta sērijas cikla laikā ir jāanalizē brutālā fiziskā vide slēgtā spiediena lapu filtrā. Atšķirībā no vienkāršiem gravitācijas sietiem vai zema-spiediena sietiem, spiediena loksnes filtrs darbojas kā augstas-saturēšanas partijas sistēma. Šķidruma padeves sūknis nepārtraukti iedzen tvertnē neapstrādātu vircu zem liela hidrauliskā spiediena, bieži paaugstinot no tīra palaišanas spiediena 0,5 bāru līdz termināla darbības robežai no 4,0 līdz 5,0 bāriem.

Šķidrumam izspiežoties cauri filtra lapai, tas atstāj augošu cieto daļiņu masu uz aktīvās stieples auduma virsmas. Šo uzkrājošo masu sauc par filtra kūku. Tā kā šī kūka kļūst biezāka, tā darbojas kā arvien blīvāka barjera, kas prasa lielāku sūkņa dzinējspēku, lai uzturētu vienmērīgu šķidruma ātrumu. Tas nozīmē, ka sērijveida cikla beigās filtrēšanas sieta smalkās stieples tiek piespraustas milzīgai mehāniskai saspiešanai, iesprostotas starp ārējā filtra kūkas smago svaru un iekšējo šķidruma vakuumu, kas aizplūst izejas kolektora virzienā.

Ja filtrēšanas ekrāns sastāvētu tikai no vienas smalkas stiepļu auduma loksnes, šādos apstākļos tas uzreiz sabojātos. Mikro-smalkie vadi izliektos uz āru, izstieptos pāri savām elastības robežām un tiktu spiesti lejup drenāžas kanālos, izraujot tīkla apmales un izraisot tūlītēju cieto apvedceļu. Lai novērstu šo mehānisko sabrukumu, ārējais filtrācijas audums ir jāatbalsta ar augsti izstrādātu, daudzslāņu strukturālu sviestmaizi, kas mazina mehānisko spriegumu, vienlaikus saglabājot pilnībā atvērtu iekšējo kanālu šķidruma novadīšanai.

3-slāņu konfigurācija ir visizplatītākā pamata arhitektūra, kas tiek izmantota rūpnieciskās filtrēšanas paneļa rekonstrukcijā. Tas ir izstrādāts ar minimāliem materiāla slāņiem, lai par prioritāti uzskatītu zemas sākotnējās iepirkuma izmaksas.

Iekšējās ģeometrijas sadalījumi

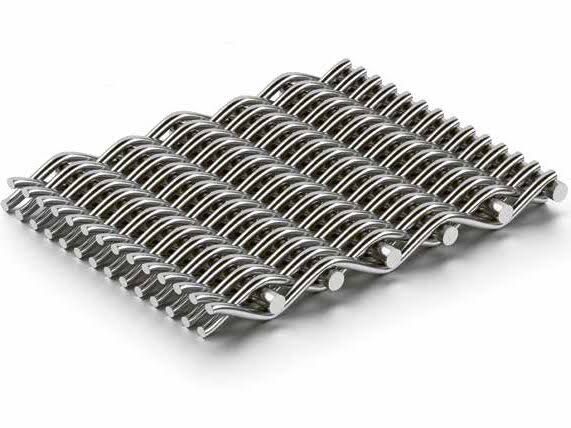

3-slāņu izkārtojums sastāv tikai no divām ārējām filtrēšanas virsmām-gandrīz vienmēr ir standarta 24 x 110 vienkārša holandiešu auduma stiepļu audums,{10}}kas ir novietots tieši pret vienu, centrālo drenāžas stieples ekrānu. Šī iekšējā drenāžas serde parasti ir 4x4 vai 5x5 gofrēts atbalsta ekrāns, kas izgatavots no biezas{11}}gabarīta augstas stiepes nerūsējošā tērauda stieples. Šajā konfigurācijā nav nekādu starpposma vai buferslāņu.

Atteices mehānisms: tīkla iedobums un struktūras nogurums

Tā kā nav starpslāņu, kas pārvarētu strukturālo spraugu, smalkā ārējā filtrēšanas drāna atrodas tieši virs smagā gofrētā atbalsta ekrāna lielajām atverēm. Kad padeves sūknis darbojas ar zemu, vienmērīgu bāzes spiedienu, šī iestatīšana darbojas pieņemami. Tomēr, kad filtra kūka veidojas un spiediena kritums pāri lapai tuvojas 3,5 bāriem, parādās nopietnas mehāniskas atteices režīms:Tīkla bedrītes.

Smagās 4x4 drenāžas serdes biezie vadi ir izvietoti salīdzinoši tālu viens no otra, lai maksimāli palielinātu šķidruma kustības atvērto laukumu. Tas rada neatbalstītu fizisko laidumu smalkajai ārējai 24x110 holandiešu auduma audumam. Smagas hidrauliskās saspiešanas rezultātā smalkās, mīkstās filtrēšanas auduma audu stieples tiek fiziski iedzītas šajās plašajās atvērtajās serdes spraugās. Vairāku sērijveida ciklu laikā ārējais acs iegūst bedrīšu, viļņainu formu.

Smalkajam sietam iespiežoties šajās spraugās, notiek divas lietas: pirmkārt, holandiešu pinuma precīzās -savstarpējās mikro-ķīļveida poras izstiepjas, iznīcinot nominālo mikronu vērtību un ļaujot smalkiem māliem izplūst cauri. Otrkārt, metāla stieplēm ir lokalizēta sprieguma koncentrācija gar smago serdes vadu cietajām malām. Kad partijas beigās tiek ieslēgts pneimatiskais vibrators, lai nokratītu kūku, šīs bedrītes piedzīvo ārkārtēju ciklisku lieces spriegumu, kas izraisa ātru darba-sastingšanu, stieples trauslumu un priekšlaicīgu noguruma plaisāšanu gar acs robežām.

● Darbības ieteikums:3-slāņu struktūru drīkst izmantot tikai zemas-jaudas iekārtās, kurās tiek apstrādāti zemas-viskozitātes šķidrumi ar īpaši nelielu cieto vielu slodzi, kur sistēma darbojas ar vienmērīgām, nepulsējošām centrbēdzes sūkņa cilpām un automatizētie pneimatiskie kratīšanas spēki ir minimāli.

Lai novērstu 3-slāņu konstrukcijas strukturālās nepilnības, progresīvi stiepļu audumu ražotāji izstrādāja 5-slāņu lieljaudas matricu. Šī konfigurācija ir pasaulē atzīta par standarta konfigurāciju augstas caurlaidības vertikālām un horizontālām spiediena lapu sistēmām, īpaši prasīgos rūpnieciskos lietojumos, piemēram, pārtikas eļļas balināšanas zemes atdalīšanai, ķīmiskā katalizatora reģenerācijai un biodīzeļdegvielas attīrīšanai.

Iekšējās ģeometrijas sadalījumi

5 slāņu dizains ievieš ļoti efektīvu mehānisko buferzonu, novietojot starpposma atbalsta slāņus starp smalko ārējo apvalku un smago iekšējo skeletu. Strukturētā sviestmaize tiek montēta šādā secībā:

● 1. slānis (ārējā virsma):Active Plain Dutch Weave stiepļu audums (parasti 24 x 110 vai 30 x 150 tīkls), kas izstrādāts precīzai cieto daļiņu uztveršanai un gludai kūkas -izlaiduma topogrāfijai.

● 2. slānis (starpposma buferis):Vidēja-20 x 20 vai 30 x 30 kvadrātveida nerūsējošā tērauda sieta ar stieples biezumu, kas optimizēts, lai nodrošinātu nepārtrauktu mehānisku pamatni.

● 3. slānis (centrālais skelets):Īpaši smags, augstas stiepes-4x4 vai 3x3 gofrēts drenāžas ekrāns, kas nodrošina absolūtu paneļa plakanumu un veido lielas-jaudas iekšējo drenāžas tukšumu.

● 4. slānis (starpposma buferis):Atbilstošs vidēja{0}}izmēra kvadrātveida pinuma ekrāns, kas atbalsta pretējo pusi.

● 5. slānis (ārējā virsma):Active Plain Dutch Weave stiepļu audums, kas veido reversās filtrēšanas virsmu.

Kā starpslāņi novērš sieta šļūdei un starpslāņa nobīdi

Starpposma 20x20 kvadrātveida acu ieviešana pilnībā maina šķidruma dinamisko un mehānisko spriegumu sadalījumu pa lapu paneli. Starpslānis darbojas kā strukturāls tilts. Tā kā 20 x 20 tīkla stiepļu atveres ir ievērojami mazākas nekā 4 x 4 drenāžas serdeņa platās spraugas, tās nodrošina gandrīz{8}}nepārtrauktu fizisku atbalstu smalkajam ārējam 24 x 110 holandiešu audumam.

Kad sūknēšanas spiediens paaugstinās līdz 4,5 bāru spailes robežai, starpslānis pārtver uz priekšu vērsto mehānisko slodzi, vienmērīgi sadalot hidraulisko spēku pa pamatnes smago serdes skeletu. Tas pilnībā novērš acs iedobumu veidošanos. Tā kā smalkā ārējā filtrēšanas drāna paliek ideāli plakana un nostiepta, tās mikro-ķīļveida poras nekad netiek pakļautas lokālai izstiepšanai vai deformācijai, nodrošinot, ka jūsu nominālais mikronu novērtējums paliek 100% stabils no pirmās darbības stundas līdz tūkstošdaļai.

Turklāt šī daudzslāņu integrācija{0}}nodrošina izcilu aizsardzību pretKūku savienošanas mehānika. Procesos ar augstu-cieto saturu, ja partija darbojas pārāk ilgi, blakus esošās filtra kūkas var saplūst kopā, veidojot masīvu, cietu netīrumu bloku. Kad ieslēdzas pneimatiskie vibratori, šī tilta kūka iedarbojas uz lapu paneli milzīgu sānu lieces un vilkšanas spēku. Trīsslāņu loksnē šis svars sagrieztu un sasprādzētu aparatūru.

5-slāņu struktūrā starpposma pamatslāņi krasi palielina kopējo paneļa sekcijas moduli un bīdes stingrību, ļaujot loksnei absorbēt spēcīgus augstas frekvences pneimatiskos kratīšanas impulsus līdz pat 4,5 bar gaisa padevei bez konstrukcijas novirzes vai perimetra metināšanas bojājumiem.

● Darbības ieteikums:Šis ir galvenais ieteikums jebkuram objektam, kas vēlas optimizēt darbības laiku, veikt automatizētus tīrīšanas ciklus un sasniegt viszemākās ilgtermiņa uzturēšanas izmaksas uz vienu apstrādāto tonnu.

Rūpnieciskās apstrādes vidēs, kas darbojas ar ārkārtēju ķīmisku, termisku vai mehānisku spriegumu,{0}}piemēram, augstas-temperatūras kausēta sēra apstrāde, abrazīvās ieguves atkritumu filtrēšana vai augsta-blīvuma farmaceitiskā atdalīšana-, 5 slāņu standarts ir jaunināts uz 7 slāņu ekstrēmo pakalpojumu matricu.

Iekšējās ģeometrijas sadalījumi

7-slāņu konfigurācija izmanto ļoti sarežģītu, daudzpakāpju strukturālo pamatnes izkārtojumu, lai panāktu maksimālu stingrību. Tas ieskauj īpaši -smagu-izmēra centrālo serdi-, kas var būt masīvs 3 x 3 gofrēts stiepļu tīkls vai precīza-perforēta, smaga-perforēta nerūsējošā tērauda plāksne{11}}ar divpakāpju atbalsta slāņiem katrā pusē.

Piemēram, augsta -blīvuma 80 x 700 Twill Dutch Weave aktīvā filtrācijas slānis vispirms tiks pārklāts ar ļoti smalku 60 x 60 kvadrātveida sietu, kas pēc tam tiek ievietots vidēja izmēra 20 x 20 strukturālā sietā, bet pēc tam atduras pret smago perforēto iekšējo plāksnes serdi.

Veiktspēja augstas{0}}viskozitātes un augstas{1}}turbulences apstākļos

7-slāņu struktūras galvenais inženiertehniskais mērķis ir pilnībā novērst šķidruma- izraisītu komponentu novirzi. Filtrējot augstas viskozitātes materiālus, piemēram, koncentrētus glikozes sīrupus vai izkausētus ķīmiskos elementus, šķidrumam ir nepieciešams milzīgs spiediens, lai tas izspiestos caur blīvajām stieples porām. Šī augstā plūsmas pretestība rada ievērojamu spiediena kritumu pāri lokšņu paneļa virsmai, radot milzīgus bīdes spēkus, kas virzās paralēli ekrāna virsmai.

Vienkāršākās konfigurācijās šie intensīvie virsmas bīdes spēki izraisaaudu stieples izslīdēšana (tīkla šļūde), kur smalkie šķērsvirziena vadi tiek izstumti no līdzinājuma, izraisot tūlītēju filtrēšanas kļūmi. 7-slāņu dizains to novērš, izmantojot tā dubulto-pakāpju pamatnes izkārtojumu, lai īpaši smalko filtrēšanas slāni nofiksētu nelokāmā mehāniskā sēdeklī.

Katru aktīvās filtrācijas apvalka kvadrātmilimetru atbalsta stingra, ne{0}}noturīga metāla pamatne. Tas ļauj iekārtai izturēt ārkārtēju šķidruma dinamisku turbulenci, ātru sūkņa ciklisku darbību un pat mehāniskas skrāpēšanas asmeņus, nepiedzīvojot struktūras deformāciju. Vienīgais kompromiss-ir neliels sākotnējās tīras šķidruma plūsmas pretestības pieaugums, ko rada papildu metāla stieples slāņi šķidruma ceļā.

● Darbības ieteikums:Īpaši izstrādāts ekstremālām rūpnieciskām darbībām, kurās tiek izmantotas smagas{0}}izmēra, automatizētas augstspiediena-tīrīšanas sistēmas, ļoti kodīgas vai abrazīvas suspensijas plūsmas, kā arī procesi, kuriem nepieciešama absolūta daļiņu noturība, kas ir mazāka par-20 mikroniem pie nepārtrauktas augstas temperatūras slodzes.

Lai nodrošinātu, ka jūsu inženieru nodaļa vai tehniskās apkopes komanda iegūst precīzu stiepļu auduma matricas konfigurāciju, kas nepieciešama, lai novērstu darbības sastrēgumus,{0}}atsauciet uz savu konkrēto procesa metriku ar mūsu kalibrētajiem tehniskās veiktspējas indeksiem:

Lieljaudas rūpnieciskās spiediena filtrēšanas pasaulē{0}}nomaiņas stiepļu auduma uzskatīšana par vienkāršu,-vienas virsmas preci ir liela kļūda, kas tieši noved pie ražošanas ierobežojumiem. Kā liecina mūsu analīze, tika izstrādāta strukturālā matricaapakšāārējais aktīvais filtrēšanas slānis nosaka, kā jūsu filtra loksnes paneļi iztur hidraulisko spiedienu, iztur mikro-tīkla iedobumu veidošanos un iztur tūkstošiem automatizētu pneimatisko kratīšanas ciklu.

Pārejot no ekonomiskiem 3-slāņu profiliem un jauninot rūpnīcas standartus uz izstrādātām, precīzi kalandrētām 5 slāņu vai 7 slāņu nerūsējošā tērauda stiepļu auduma matricām, jūsu iekārta var pilnībā novērst stieples noguruma sastrēgumus, nodrošināt pastāvīgu mikronu precizitāti un krasi pagarināt filtrēšanas ķēdes darbības laiku.

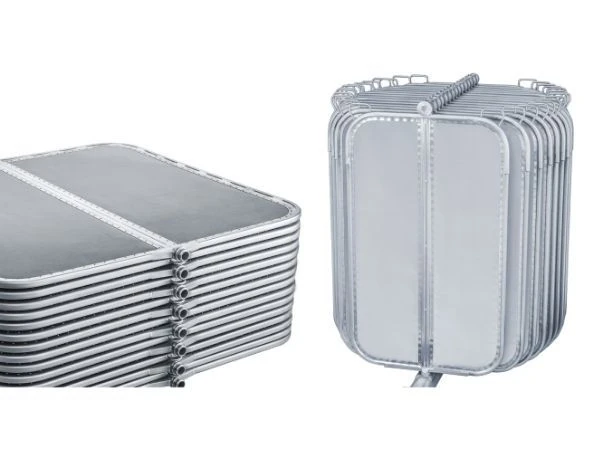

Izpētiet mūsu plašo ražošanas klāstu ar daudzslāņu sietu kombinācijām, sakausējuma siltuma sertifikātiem un pielāgotiem iepriekš-izgrieztu paneļu izmēriem mūsu centrā[Nerūsējošā tērauda filtra lapa]pīlāra lapa. Ja jūsu operāciju nodaļa pašlaik gatavojas lielam sistēmas pārveidojumam, diagnosticē priekšlaicīgas tīkla atteices modeļus vai vēlas salīdzināt jūsu pašreizējo ekrāna kalpošanas laiku saskaņā ar sertificētajiem rūpnīcas standartiem, pārskatiet mūsu precīzos slāņu inženierijas datus mūsu specializētajā vietnē.[Daudzslāņu stiepļu auduma matrica filtru lapu kapitālajam remontam] lapu vai tieši sazinieties ar mūsu lietojumprogrammu inženieru biroju, lai pieprasītu tiešos materiāla ekrāna paraugus nākamajam darbnīcas gājienam.
